■ 特征與優勢
- 一個PCI插槽中可以有4個獨立的語音和傳真處理接口
- 支持低密度或者中密度的企業級的統一消息，集成了語音和傳真郵件，以及單個呼叫按需傳真應用
- Scbus連接使應用可以按照需求進行切換，允許接入新的硬件資源
- H.100 連接器可以簡單地擴展到工業標準的CT 總線*
- 支持即插即用*，通過減少DIP開關和跳線設置簡化安裝，支持軟件控制的硬件配置
- 在一個機箱中可以配置多個板卡、PCI總線、PCI/ISA 總線，簡單有效地將系統擴展為64個模擬端口
- Spring Ware 可以下載信號和呼叫處理固件的靈活特點可以增強系統性能，這已經被超過3百萬的已經安裝的端口證明。
- DTMF (按鍵音)接收提供可靠的檢測
- 在CT媒體電話服務器軟件的支持下，在標準開發平臺可以開發靈活的應用，并且在多個通信服務器上的可以運行于各種廠商的產品之上
- A律或者μ律語音編碼可以提供靈活的數據速率，從 24 Kb/s到64 Kb/s；在磁盤存取和語音質量方面，可以基于各個信道進行最優的折中選擇
- 支持經過掛機音頻通路的國際呼叫方 ID能力，支持Bellcore CLASS*、UK
CLI、或者其他國際協議
- 專利保護的呼出呼叫處理，分析監控呼出呼叫狀態快速準確
- ITU-T Group 的314,400 b/s (v.17) 傳真和 ETSI
NET/30 兼容，從而保證了全球性的傳真機互操作，提供了在硬件和軟件層面語音＋傳真的無縫結合，完全支持ITU-T
(T.4, T.6, T.30)建議
- ASCII碼到傳真的轉換允許直接傳輸文本文件，并允許主機同時進行其他處理
- 自動產生頁標題
- 逐行掃描糾錯檢測，報告和修復錯誤行以改善圖像質量
- 動態頁面寬度調整，避免失真圖像，根據遠端機器的能力隨時改變頁面大小
- 階段 B、階段 D返回允許從開始到結束的實時應用控制
- 對于支持集成語音/傳真的呼叫，操作者控制語音和傳真的切換，并有一個專用信道支持保密通信傳輸
- 頁面級聯允許在一個傳真中發送多個圖像
- 支持同一個頁面中文本和圖像的結合，并允許混合編碼方法
- 支持TIFF/F、 MH、 和 MMR數據格式壓縮的傳真數據
- 多種輪詢模式自動收集遠端設備中的文檔，發送完畢后，在一個呼叫期間反復輪詢機制允許呼叫部件（向接收一個傳真）輪詢遠端傳真部件
- 完善的解決方案支持圖像質量的改善
- 對應快速傳輸和壓縮文件存儲，可以填寫最小化的結果，不必填寫或者存儲發送的位
- 完全集成的語音/傳真 API可以十分簡單地在現有電話應用中實現傳真操作
- Windows NT® 下的C-語言應用編程接口(API) 縮短了開發周期，可以使您的應用更快速地進入市場
- 支持 PBX Expert32， 簡化交換集成的免費 應用
- 可選的， 板上全程撥號脈沖檢測(DPD)特征使得 呼叫者無須音頻撥號即可接入應用，也就不需要脈沖到音頻的轉換
- Windows TAPI/WAVE* 支持 (包括 11 kHz, 8-bit
文件格式)
■ 應
用
- 統一消息
- 傳真mail
- 語音 mail 和傳真 mail集成
- 語音/傳真響應集成
- 單一呼叫按需傳真
- 遠程數據庫交互，在一個PCI 插槽中VFX/PCI 同時支持4路話音或者 V.17
傳真
- 國際呼叫方 ID (CLASS, CLIP, ACLIP)
- 全程撥號脈沖檢測 (DPD)
- 語音識別
- 文本語音轉換
- 11 kHz 線性 PCM下支持WAVE 文件
您可以使用VFX/PCI板卡構建統一消息系統，該系統在同一個呼叫中可以不受約束地處理話音或者傳真業務，也可以利用傳真構建具有遠端硬拷貝能力的語音應答系統。VFX/PCI板上模擬接口可以應用在多個國家，因此您可以在世界各地銷售你的基于VFX/PCI的應用。VFX/PCI的傳真信道可以作為專用信道，也可以通過使用SC總線多個呼叫共享信道。VFX/PCI提供整合的呼叫處理和傳真業務可以擴展到24端口甚至更多。
可以在標準的話音驅動下無縫的實現傳真功能，在硬件層面上的話音和傳真的整合是通過共享DSP實現的，該DSP可以提供高效的話音和傳真圖像處理。幾乎一致的操作命令可以保證兩個操作系統之間方便靈活的使用。
VFX/PCI板卡支持H.100接口，并可以保持CT總線產品的兼容性。同時通過使用CT
Bus/Scbus適配器也可以保持與現有產品的兼容性。
VFX/PCI構建于雙處理器結構之上，這種結構是由平衡處理能力的Motorola*數字信號處理器(DSP)和進行高級信號計算的魯棒軟件結構組合而成。這種體系結構允許產品運行可以下載的信號和呼叫處理固件，這些固件支持高級呼叫處理功能，包括可選速率，
高質量的可變速率編碼，帶有切入功能的高性能DTMF檢測，高級呼出呼叫處理分析等等。
■ 配置
使用VFX/PCI板卡可以構建精密的計算機電話集成系統，具有語音識別，電傳，文字/語音轉換功能。VFX/PCI共享通用硬件和具有Dialogic®
Dialogic® Scbus板卡的固件結構。具有極大的靈活性和可擴展性。功能可以添加，系統可以升級并能保護現有投資，通過很小的改動，應用就可以同時應用在高密度或者低密度的平臺中。
VFX/PCI 可以安裝在任何一個基于PCI的個人計算機，服務器(PCI
bus 或者混合 PCI/ISA)，兼容機(Dialogic386™， Dialogic486™，
或者基于 Pentium® 處理器的PC平臺)中，VFX/PCI可以構建的整合語音和傳真的解決方案可以從4端口到64端口，支持的最大的線路數量獨立于應用、磁盤I/O，主機CPU和電源功率。
VFX/40ESC plus產品的應用可以運行在相同的VFX/PCI 配置上

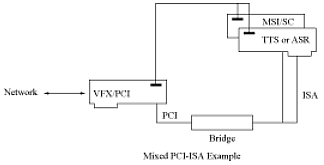

VFX/PCI可以操作在同時包含有PCI和ISA接口的機箱中，VFX/PCI使用H.100連接器，簡化了與下一代的CT總線的連接。VFX/PCI可以使用
CT Bus/SCbus 適配器與現有的SC總線連接，適配器可以同時提供VFX/PCI連接SCbus所需要的SCbus
和 H.100物理連接。
■ 軟件支持
系統軟件和基于Windows NT*軟件開發包均支持VFX/PCI，開發包中含有一套開發復雜多信道應用的工具。此外，開發包中還包括支持所有傳真產品的傳真開發包，從該平臺上開發的應用可以很容易地移植到另外一個平臺。另外，傳真接口可以和標準的Dialogic®
Dialogic® 板卡上的語音和傳真接口協同工作。基于C語言的庫/應用程序接口(API)可以使您開發各種各樣的應用，您可以使用相同的命令撥號發起或者接收話音和傳真呼叫。這樣應用就可以在同一個會話播放或者記錄語音文件，收發傳真文件，從而提供了極大的靈活性。具有地址資源管理功能的API可以減少對物理資源像時隙和板號等地址的跟蹤管理。
靈活性方面，VFX/PCI 板卡同樣支持CT Media? 電話服務器軟件，這種資源管理軟件使應用開發變得容易，可以使不同提供商使用標準API開發的應用像ECTF
S.100，可以在一個融合通信平臺上協同工作。CT媒體軟件通過在服務器中管理電話資源使得這種整合成為可能，并且支持多個客戶端應用之間的基本的交換功能。
基于Windows2000*的CT媒體服務器軟件，最少需要 35 MB內存容量，推薦使用64
MB，推薦使用Pentium。
■ 功能描述
VFX/PCI板卡組合可以處理4線語音，處理可以充當標準傳真機功能的 14,400 b/s
(v.17) 電傳，包括多文檔收發，輪詢，廣播，反復輪詢等。VFX/PCI 一個所處理器結構，組合了一個進行判決的DSP信號處理能力和一個通用控制微處理器的數據處理功能。VFX/PCI支持所有的呼叫處理，包括電話網絡上的模擬環路的呼叫，或者經過SC總線輸入的數據和信令信息的共享資源。這種體系結構可以處理實時事件，管理到主機PC的數據流以獲得更高的系統響應速度，減少主PC的處理命令，過濾DTMF和電話信令，控制DSP處理到達呼叫的信令信息。

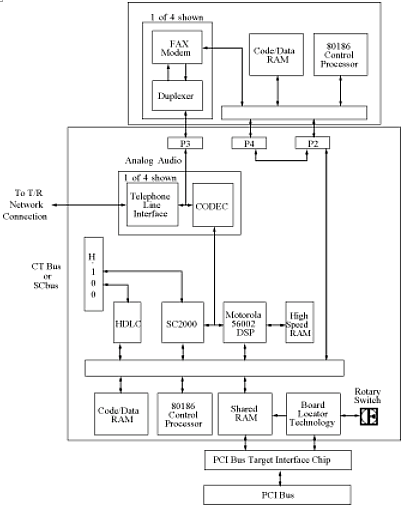

基板上的電話接口從電話網絡上接收模擬話音和電話信令（參見框圖），這種電話接口使用可靠的晶體管開關（沒有機械觸點）和FCC
part 68 class B 震鈴檢測電路，這種基于FCC的檢測器可以識別網絡上的隨機電壓波動而不會誤判，每一個接口的電氣操作可以避免高壓擊穿和在不利的網絡環境工作，并允許應用可以在任何時候摘機操作而不會損壞板卡，由電話線路接口確定的震鈴、摘掛機和話音信號送給一個成為CODEC的信號處理器處理。
CODEC采樣和數字化音頻信號，并通過 數字音頻總線將數字化的音頻信號發給Motorola*
DSP 進行處理，當Motorola DSP 判斷出該呼叫是一個傳真呼叫時，將此信息發送給控制處理器，該處理器將話音信道轉換成傳真模式并激活相應的傳真信道。
當接收到一個傳真呼叫時，由一個傳真信道復用器連接模擬呼叫音頻總線，復用器可以使傳真調制解調器通過模擬音頻總線到電話線或者SC總線，選擇發送和接收模擬音頻信號。
為了進行呼叫處理，DSP處理數字化的話音信號，基于已經加載了編碼/數據RAM的Spring
Ware 固件。對到達的信號DSP 處理如下信號分析和操作。
- 自動增益控制以補償?shù)竭_的音頻信號的電平波動。
- 應用ADPCM (Adaptive Differential Pulse Code
Modulation) 或者 PCM (Pulse Code Modulation)
壓縮數字音頻并存儲到磁盤。
- 檢測DTMF, MF的音頻或者由應用定義的雙音。
- 靜默檢測以檢測線路是否存在呼叫和呼叫方?jīng)]有響應的狀態 。
對于呼出數據，DSP執行如下操作
- 解壓縮音頻數據進行回放。
- 根據應用要求調整回放的音量和速度。
- 產生DTMF, MF的音頻或者由應用定義的雙音。
雙處理器組合也會執行呼出信號和呼叫處理監控功能：
- 向電話網發送摘機信號。
- 撥號（產生呼出呼叫）
- 對線路忙或者擁塞狀態進行監控和報告，操作者中斷，震鈴，無應答，呼叫是否已經應答，是由人工應答還是由機器、傳真機、調制解調器應答。
在記錄語音時，DSP可以使用從24 到64 Kb/s 不同的數字化率，這由應用選定，已達到最好的話音質量和最有效的存儲。數字化速率和根據不同的信道進行選擇，可以在每次播放和記錄初始化時進行改變。經過DSP處理的話音數據經過控制處理器傳輸?shù)街鳈CPC的磁盤。當重放存儲的文件時，處理器從主機PC上得到語音信息并將它傳給DSP，由DSP將它轉換成數字化語音，并將數字化語音和適當信令發給CODEC轉換成模擬語音、摘掛機信號在電話網上傳輸。呼出處理和呼入處理步驟相反。
震鈴和摘掛機信令數據通過板上控制微處理器，并經過RAM和主PC
ISA bus共享的雙端口發送出去。
當選定使用 Scbus時， 從一個網絡板卡或者其他資源上發送的數字語音和信令信息經過SC總線接口進入VFX/PCI
。SC2000芯片管理這些信號并充當流量協調器，負責從總線到在緩存存儲的高速數字數據的流量管理，直到每一個信道的數據都可以傳輸?shù)紻SP。
SC2000芯片在SC總線上可以通過一個高速的信道發送幾個低速的數據流，同時具有矩陣交換功能。在板上控制處理器的控制之下，
SC2000芯片可以將4個模擬線路的任何一個或者任何一個時隙 (對于SCbus 為1,024)與任何一個需要處理的呼叫或者傳真信道連接起來。這使得應用可以在呼叫或者其他資源（呼叫處理，語音識別或者TTS）之間在任何時候進行交換連接，或者重新路由呼叫。
SC2000芯片可以捆綁時隙傳輸寬帶數據，可以在SC總線上向多個資源廣播。
在SCSA配置中，在本地總線操作在2.048 Mb/s時，外部SC總線通過編程設定為2.048
或者 4.096 Mb/s。
VFX/PCI板卡上的控制處理器通過本地總線和中斷和主機PC上執行命令，控制所有VFX/PCI的操作。這些處理器處理實時事件，管理到主機PC的數據流以獲得更高的系統響應速度，減少主PC的處理命令，過濾DTMF和電話信令，控制DSP處理到達呼叫的信令信息。
主機PC和處理器之間的通信是通過共享的RAM，這個RAM充當輸入和輸出緩沖器因此可以增加磁盤文件的傳輸效率。與主機PC的RAM接口是PCI總線，為滿足實時系統的要求所有的操作都是基于中斷的。在系統初始化時，
從主機PC上下載Spring Ware 固件到編碼/數據RAM和DSP RAM以便控制所有的板上操作。這種固件的下載給予板卡智能化特征，使板卡易于使用和升級。
將VFX/PCI的旋轉開關設置為0，板卡便可以進行硬件熱插拔了，通過軟件進行配置。另外，您可以設置該開關為其他的值，這樣就可以進行手動控制板卡的位置，使用Board
Locator Technology (BLT)技術的安裝控制后向兼容性。
■ 技術說明**
| 端口數量 |
4 信道用于呼叫處理和電傳 |
| 系統支持最大的板卡數量 |
16 |
| 模擬網絡接口 |
板上模擬環路開始 |
| 資源共享總線 |
SCbus 或者 CT 總線 |
| 傳真modem |
Rockwell R144EFXL |
| 傳真控制微處理器 |
Dialogic® 80C186 @ 16
MHz |
| D/41EPCI 控制微處理器 |
Dialogic® 80C186 @ 16
MHz |
| 呼叫處理 |
|
| 數字信號處理器 |
Motorola DSP56002 @ 49 MHz,
128 K word private, 0 等待狀態SRAM |
| |
|
| 電傳說明: |
|
| 傳真兼容性 |
符合ITU-T G3 (T.4, T.30), 符合ETSI
NET/30 ， T.6 |
| 數據速率 |
14,400 b/s (v.17) (最大) |
| |
可變速率選擇 |
| |
秩侗逐級為12,000 b/s, 9600 b/s,
7200 b/s, 4800 b/s, 或者更低 |
| 發送數據模式 |
MH (改進的 Huffman), MR (改進的
Read), 和MMR (改進的 Modified Read) （可有或者沒有ECM） |
| 接收數據模式 |
MH (改進的 Huffman), MR (改進的
Read), 和MMR (改進的 Modified Read) （可有或者沒有ECM） |
| 文件數據格式 |
TIFF/F (Tagged Image File
Format)格式 |
| |
MH, ASCII 和 Katakana 文本, 發送 |
| ASCII-to-fax
轉換 |
On-board 轉換
直接發送文本文件
支持多字體
支持嵌入式格式命令
自動產生頁頭 |
| 糾錯 |
檢測,報告和改正錯誤掃描行 |
| 圖像寬度 |
215 mm (8.5 in), 255 mm (10.0
in), 303 mm (11.9 in) |
| 圖像大小 |
在頁面大小范圍內自動調整水平和垂直長度 |
| 輪詢模式 |
正常和反復 |
| 圖像分辨率 |
正常(203 pels/in x 98 lines/in) |
| |
好(203 pels/in x 196 lines/in) |
| 最小填充 |
自動插入或者刪除位 |
| |
|
| 主機接口: |
|
| 總線兼容性 |
PCI. 符合 PCISIG 總線規范, Rev.
2.1. |
| 總線速度 |
最大33 MHz |
| 總線模式 |
在目標模式內32 bit 到16 bit 轉換 |
| 共享內存 |
64 Kbyte 頁 |
| I/O 端口 |
無 |
| |
|
| 電話接口: |
|
| 中繼類型 |
環路開始 |
| 阻抗 |
可由參數配置 |
| 環路電流 |
8 到100 mA |
| 振鈴檢測 |
最小15 Vrms, 13 到68 Hz |
| 回聲損耗 |
可由參數配置 |
| 話音交調 |
信道之間小于 -70 dB 1 kHz |
| 信噪比 |
70 dB (參照-15 dBm) |
| 頻率響應 |
300 Hz到3400 Hz ±3 dB (收發) |
| 連接器 |
4個RJ-11 |
| |
|
| 功率要求: |
|
| +5 VDC |
最大2.62 A |
| +12 VDC |
最大200 mA |
| -12 VDC |
最大150 mA |
| 運行溫度 |
0°C到 +50°C |
| 存儲溫度 |
-20°C 到 +70°C |
| 濕度 |
8% 到 80% 非冷凝 |
| 尺寸 |
PCI長卡, 12.3 in.長. (沒有預留邊)
or 13.3 in.長 (有預留邊), 0.79 in.寬 (總包裝), 3.87
in. 高(不包括插頭) |
| |
|
| 冷卻條件: |
|
最大室內空氣溫度
50°C
45°C
40°C
35°C
30°C
室內空氣vol. (ft3/min.) per board (US/Japan)
1.9
1.5
1.3
1.1
0.96
注意: 系統設計必須滿足空氣流通條件要求。 |
| |
|
| 安全& EMI 保證: |
|
| 美國 |
FCC part 68 ID #: EBZUSA-75385-VM-T;
FCC Part 15, Class A
UL: E96804 UL1950 |
| 加拿大 |
DOC: 885-5542A |
| 保證 |
標準3年 |
| |
|
| Spring Ware固件技術說明** |
| 音頻信號: |
|
| 接收范圍 |
-50 to -13 dBm (正常), 平均語音信號.***
可由參數配置. |
| 自動增益控制 |
根據應用可以設置， -18 dBm 以上導致全記錄，
可由參數配置 |
| 靜默檢測 |
正常-38 dBm， 可以軟件調整 |
| 發送電平 (加權平均) |
正常-9 dBm， 可以參數配置 |
| 發送音量控制 |
40 dB 可調整范圍, 隨著應用定義增加 |
| 頻率響應 |
|
| 24 Kb/s |
300 Hz 到 2600 Hz ±3 dB |
| 32 Kb/s |
300 Hz到3400 Hz ±3 dB |
| 48 Kb/s |
300 Hz到2600 Hz ±3 dB |
| 64 Kb/s |
300 Hz到3400 Hz ±3 dB |
| |
|
| 音頻數字化: |
|
| 24 Kb/s |
ADPCM @ 6 khz 采樣 |
| 32 Kb/s |
ADPCM @ 8 kHz采樣 |
| 48 Kb/s |
μ-率 PCM @ 6 kHz采樣 |
| 64 Kb/s |
μ-率PCM @ 8 kHz采樣 |
| 數字化選擇 |
由應用選擇，根據不同的呼叫而不同 |
| 回放速度控制 |
音調控制; 得到 24 和32 Kb/s 數據速率 |
| |
調整范圍: ±50%; 應用調整或者可編程 DTMF控制 |
| 音頻波形: |
支持11 kHz線性PCM, 8-bit 單一模式
(運行 Windows® 95 和 Windows NT時得到) |
| |
|
| DTMF 音頻檢測: |
|
| DTMF 數字 |
0 到 9, *, #, A, B, C, D ，
Bellcore LSSGR Sec 6 |
| 動態范圍 |
可編程, 確省設置 -36 dBm 到 +3 dBm
|
| 最小音頻持續時間 |
40 ms, 利用軟件配置可以增加 |
| 數字間定時 |
檢測相似數字需要 40 ms 數字間隔延遲
檢測不同數字需要 0 ms 數字間隔延遲 |
| 波形畸變和頻偏 |
符合 Bellcore LSSGR Sec 6 和
EIA 464 要求 |
| 可以接受的波形畸變 |
10 dB |
| 信噪比 |
10 dB (參考最低音頻幅值) |
| 噪聲容限 |
對于高斯噪聲，脈沖和功率線路噪聲符合 Bellcore
LSSGR Sec 6和 EIA 464 要求 |
| Cut through |
檢測 到-30 dBm ，在每個音頻 600 ohm
負載阻抗 |
| Talk off |
當 監控Bellcore TR-TSY-000763
標準語音 (LSSGR 要求規定檢測不能超過 470個數字)時， 檢測少于 20
個數字；當 監控MITEL語音類型時， 檢測0 個數字 |
| |
|
| 全局音頻檢測: |
|
| 音頻類型 |
單音或者雙音可編程 |
| 最大音頻數量 |
獨立于應用 |
| 頻率范圍 |
在 300 - 4000 Hz內可編程 |
| 最大頻偏 |
在 5 Hz增加量中可編程 |
| 頻率分辨率 |
小于 5 Hz. - 注意: 對于雙頻的距離有一定限制，間隔要少于60
Hz |
| 定時 |
在 10ms增加量中可編程 |
| 動態范圍 |
可編程, 缺省設置-36 dBm到 +3 dBm |
| |
|
| 全局音頻產生: |
|
| 音頻類型 |
產生單音或者雙音 |
| 頻率范圍 |
在 300 - 4000 Hz內可編程 |
| 頻率分辨率 |
1 Hz |
| 持續時間 |
10 msec 增加量 |
| 幅值 |
每音頻-43 dBm 到 -3 dBm, 可編程 |
| |
|
| MF 信令 |
|
| MF 數字 |
0 到 9, KP, ST, ST1, ST2, ST3
每 Bellcore LSSGR Sec 6, TR-NWT-000506 和
ITU-T Q.321 |
| 發送電平 |
符合 Bellcore LSSGR Sec 6, TR-NWT-506 |
| 信令機制 |
符合Bellcore LSSGR Sec 6, TR-NWT-506 |
| 檢測的動態范圍 |
每音頻-25 dBm到+3 dBm |
| 可以接受的畸變 |
6 dB |
| 可以接受的頻偏 |
小于 ±1 Hz |
| |
|
| 呼叫過程分析: |
|
| 忙音檢測 |
缺省設置檢測 76 中的74 個 忙/擁塞音，在97國家使用
，由 ITU-T Rec. E., Suppl. #2規定；缺省使用頻率和音調檢測
|
| |
在特定環境中可以為應用選擇快速檢測 |
| 回復檢測 |
缺省設置檢測 87 中的83 個 忙/擁塞音，在97國家使用
，由 ITU-T Rec. E., Suppl. #2規定；缺省使用頻率和音調檢測 |
| 語音檢測精度 |
>98% ，基于實際呼叫的數據庫 |
| 語音檢測速度 |
檢測話音小于 1/10th 秒 |
| 應答機器檢測™ 速度 |
80到 90%，基于應用和環境 |
| 傳真/modem檢測 |
可編程 |
| 中斷檢測 |
檢測北美 tri-tone的整個序列 |
| |
其它 SIT序列可以編程設定 |
| 撥號前撥號音檢測 |
可以應用定義; 支持多于3個用戶自定義的撥號音頻，可編程定義音頻
|
| |
|
| 音頻撥號: |
|
| DTMF 數字 |
0 到 9, *, #, A, B, C, D; 16
digits 每 Bellcore LSSGR Sec 6, TR-NWT-506 |
| MF 數字 |
0 到9, KP, ST, ST1, ST2, ST3 |
| 頻率變化 |
少于 ±1 Hz |
| 數率 |
最大10 digits/s, 可由參數配置 |
| 電平值 |
正常每音頻為-4.0 dBm per tone, 可由參數配置 |
| |
|
| 脈沖撥號: |
|
| 10 位數字 |
0 到 9 |
| 脈沖率 |
正常10 pulses/s, 可由參數配置 |
| 中斷率 |
正常位60% nominal, 可由參數配置 |
| |
|
| 模擬呼叫方識別: |
|
| 應用標準 |
Bellcore TR-TSY-000030
Bellcore TR-TSY-000031
TAS T5 PSTN1 ACLIP: 1994 (新加坡)
英國電信SIN 242 (Issue 01)
英國電信 SIN 227 (Issue 01) |
| 調制標準 |
Bell 202 或者V.23, 串行 1200 bits/sec
(復雜 FSK 信令) |
| 接收靈敏度 |
-48 dBm -1 dBm |
| 噪聲性能 |
最小18 dB SNR ，無差錯性能下0 -48 dBm
范圍 |
| 數據格式 |
經過API呼叫和命令的單一數據消息 (SDM) 和多數據消息
(MDM) |
| 線路阻抗 |
在呼叫方ID掛機檢測間隔中AC 阻抗600 Ohm
(@1.8 kHz) |
| 消息格式 |
ASCII 或者 二進制SDM, MDM 消息內容 |
| |
|
| 模擬顯示業務接口: |
|
| 每 Bellcore TR-NWT-000030產生FSK.
產生CAS音調和每Bellcore TR-NWT-001273 DTMF 檢測. |
| |
|
。
■ 硬件系統要求
- 80386、80486、或者 Pentium® 處理器 PCI總線或者混合PCI/ISA
總線地PC機或者兼容機
- 操作系統硬件需求隨使用信道數量變化
- 系統必須符合 PCISIG總線規范Rev. 2.1或者更新版本
■ 額外組件
- 可選多跳CT總線電纜
- 可選CT總線/Scbus適配器
