Dialogic®
SS7信令板卡 2005/07/11 ...
七號信令（SS7）是一個包交換的數據網絡， 它是國際上電信骨干網絡使用的協議。使用Dialogic SS7產品和協議，開發者可以利用它們?cè)L問核心電信網絡的全部功能和服務。
- 可以把已有的通信應用提供給網絡服務提供商從而擴大客戶群
- SS7快速的呼叫建立可以使應用平臺提高性能。這也可以理解為在中央局需要更少的設備，也就是更低的中繼費用。
-
可以使用SS7的事物處理(transaction)功能，訪問智能網(Dialogicligent Network)的額外服務,
- 可以訪問移動無線電話和數據應用等額外應用。
...
SS7在固話和無線網絡里面都是很重要的位置。Dialogic有一系列完整的SS7產品，可以從64端口擴展到16,000端口。Dialogic
SS7產品線包括板卡和網關解決方案，面向不同客戶需要。Dialogic也提供完整的SS7軟件協議棧，運行在板卡上。下面板卡是一部分產品線：
- Dialogic CPM8(CPCI總線)
- Dialogic SPCI2S和Dialogic
SPCI4（PCI總線）
應用：
... 一個機箱里最多可以插16塊SS7板卡。CTbus可以提供靈活的路由功能，不論是語音通道還是信令通道，可以與其他資源板卡連接，例如語音，傳真，VOIP或語音識別。靈活的CTbus路由可以讓SS7通道在SS7板卡終止或在資源板卡終止。

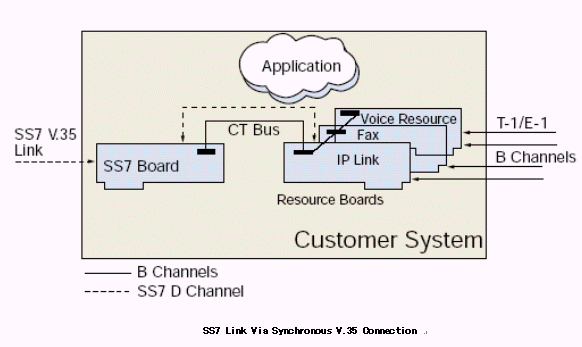

七號信令和語音通道從信令卡上進入
- B 通道直接通過CTbus通過七號信令板卡路由到語音資源板卡
- 七號信令的 T-1/E-1 被七號信令卡管理
-

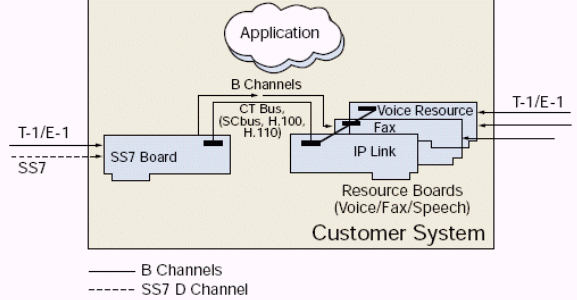

其它 T-1/E-1 通道被語音板卡管理，可通過CTbus路由到七號信令板卡

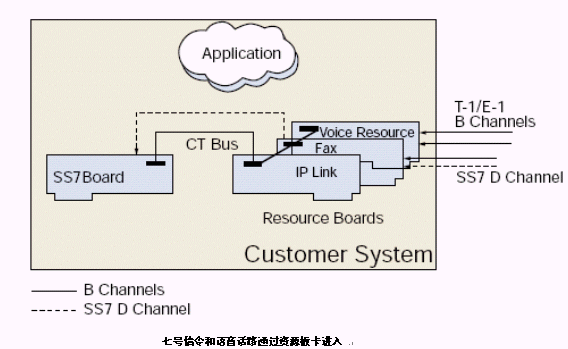

- T-1/E-1 和七號信令D通道連接到語音板卡
- 七號信令D通道通過CTbus路由到七號信令板卡
-
所有 T-1/E-1 通道由語音板卡管理
- 所有語音數據資源由Dialogic 板卡管理
功能描述
Dialogic® ™ CPM8 (CPCI總線)
... Dialogic CPM8 是一個智能的CPCI總線的七號信令板卡。它包含了板卡上的七號信令協議的支持和八個T-1/J-1
(1.544 Mb/s) 或 CEPT E-1 (2.048 Mb/s) 數字新路接口，使用 H.110 (PCM) 格式。板卡也支持PICMG標準的熱插拔功能。
... 板卡上的處理器處理可以讓信令處理性能與主機CPU無關。可下載的操作軟件也是未來協議規范改變引起的升級更加輕松。協議可以在運行時選擇。
... 由于在某些情況下七號信令和PCM流是分開的，CPM8板卡也提供兩個V.35兼容的串口。
... 通過H.110 PCM 線路，可以提供Dialogic產品整體解決方案。這個線路提供了CPM8和其它很多板卡例如第三方語音，數據和傳真板卡的連接。
... 一個數字對接交換可以讓語音和信令通道在線路接口和PCM總線連接起來。最多可以有240條語音通道可以被動態路由到語音或傳真板卡。
Dialogic® ™ SPCI2S 和 SPCI4 (PCI 總線)
... Dialogic SPCI2S 和 SPCI4 是PCM總線的七號信令板卡。它們提供板卡上七號信令協議的支持和四個數字線路接口
(T-1/E-1/J-1) 還有一個 H.100 PCM 通路.
... 板卡上的處理器處理可以讓信令處理性能與主機CPU無關。可下載的操作軟件也是未來協議規范改變引起的升級更加輕松。由于協議是從主機下載到板卡上的軟件，協議可以在運行時選擇。
... 板卡提供四條線路接口，可以通過軟件配置為1.544 Mb/s (T-1/J-1)
或 2.048 Mb/s CEPT (E-1). 通過H.110 PCM 線路，提供了CPM8和其它很多板卡例如第三方語音，數據和傳真板卡的連接。
... SPCI2S也提供兩個V.35兼容的串口，當七號信令通路和PCM流是分開的，
一個數字對接交換可以讓語音和信令通道在線路接口和PCM總線還有協議處理器連接起來。所有語音通道可以被動態路由到語音或傳真板卡。 技術規范 Dialogic®
™ 七號信令板卡
| Model | CPM8 | SPCI2S
| SPCI4 | | Form Factor | CompactPCI | PCI |
PCI | | Capacity | | | |
| Physical links per unit | | T-1/E-1
| 8 (incl. J-1) | 2 (incl. J-1) | 4
(incl. J-1) | | V.11 (V.35 compatible) | 2 | 2 | 0 |
| SS7 links per board | 4 | 4 | 4 |
| 軟件 | | | | | 主機系統需求 | Windows2000
/ NT / Linux | Windows2000 / NT / Linux | Windows2000 / NT / Linux |
|
