SS7/IP SIGTRAN Dialogic®
SG430信令網關
2005/07/11
特點和優勢
- 七號信令和IP之間的網絡互通采用開放的標準
- 同時支持多種七號信令- ANSI/ITU/ETSI/JAPAN
- 支持多種接口- E1/T1/V.35
- 支持連接到SIGTRAN兼容的應用服務器
- 是基于IP的七號信令應用的理想選擇
- 具有高級路由能力
- 多主機分布式應用服務器系統
- 實現信號轉接點(STP)的操作
- 雙冗余熱切換電源選擇
- 高性能
- SS7/SIGTRAN應用服務器軟件
應用
- 動短消息業務/位置服務
- 分布式交換
- SS7 long haul and offload
- GPRS集成
- IP電話網關
- 智能網SCP
- 提供基于IP的應用服務
概述
... Dialogic® ™
SG430信令網關在新一代網絡和業務平臺中是很關鍵的設備。除了支持標準的協議和體系結構，該網關還能提高系統的可靠性、可維護性和效率。
... SG430信令網關是七號信令系統和IP網絡之間的接口，從而可以從IP應用程序（如軟交換單元和移動網絡單元）接收或者向IP應用程序發送七號信令信息。
它使這些應用程序分布在多個平臺上，從而使網絡具有可伸縮性和彈性。路由算法并不僅僅在IP域中重新創建七號信令鏈路和鏈路集，還形成了高級分布式業務平臺的基礎。該網關使用IETF組織的SIGTRAN協議，從而保證與第三方設備的互操作性。
... SG430信令網關的靈活性和控制功能使它成為呼叫控制應用和事務應用的理想選擇。該網關能夠用于創建無線和智能網系統、IP電話網關、擴展現有網絡的七號信令網的帶寬等。該網關使用SIGTRAN流控制傳輸協議(SCTP)和適配層，通過IP網絡向遠端應用或者在網關之間透明地傳送七號信令。SG430信令網關管理網絡互通，如在IP域與七號信令之間的可用路由的監控和報告。
... 當新的業務和體系結構在現有網絡和新的以數據為中心的網絡中開始部署時，就需要有基于標準網絡升級系統。SG430信令網關采用了成熟的七號信令軟硬件、互操作的SIGTRAN協議，具有強大的七號信令和IP網絡控制功能。
... SG430信令網關是設計用于廣域網(WAN)架構之上的。
應用
... SG430信令網關可以用于各種應用場景和環境中。在公共電話網和其他可靠性要求很高的環境中，該信令網關是一個理想的選擇。對于很多七號信令/IP應用，該信令網關都是最佳的選擇。

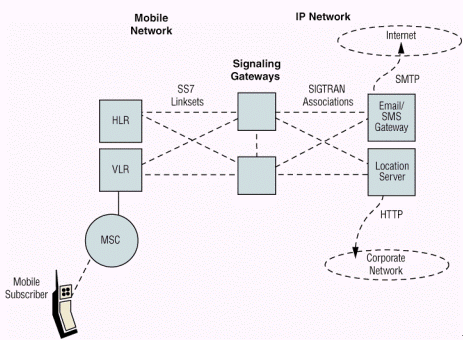

移動短消息/位置服務
... 通過與GSM-MAP/TIA-41軟件和SIGTRAN軟件相結合，或者與其他SIGTRAN兼容的應用服務器相結合，
SG430信令網關能夠用于創建移動短消息服務或者位置服務。系統提供分布式IP主機的消息路由功能和七號信令鏈路的管理功能。這樣，采用低成本的設備就可以實現具有高度可伸縮性和可靠性的系統。它還是在傳統2G網絡中集成Web、電子郵件、及其他數據服務的理想選擇。

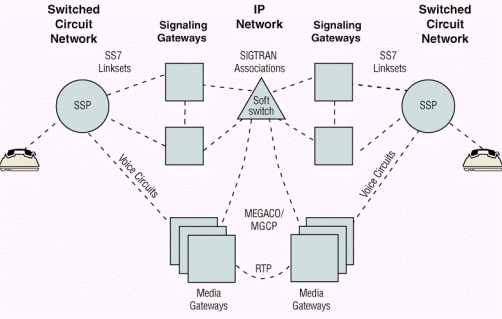

分布式交換
... 使用SG430信令網關來提供信令連接，就可以構建一個分布式交換環境。這樣，信令網關、媒體網關和呼叫控制平臺就可以放在不同的地方，從而可以用分布式、可伸縮、且成本效益高的IP系統來取代龐大的交換機。

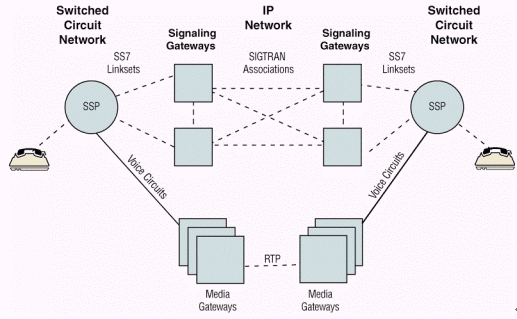

SS7 Long Haul and Offload
... 通過兩個SG430信令網關系統，就可以用低成本高帶寬的IP鏈路來進行可靠的七號信令傳輸。七號信令網絡最初是為基本呼叫控制應用而設計的，現在隨著新業務如短消息和智能網等業務的推廣而使七號信令網不堪重負。為了快速而有效地增加帶寬，SG430信令網關使用IP數據網進行可靠的七號信令傳輸。SG430信令網關系統中每個網關有兩個以太網端口，這樣可以進行有彈性的網絡設計。

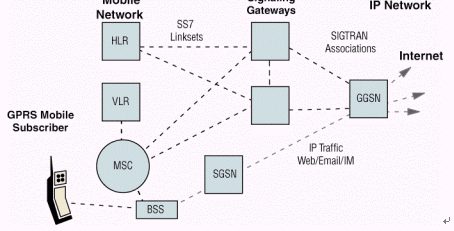

GPRS集成
... 要把移動網絡的GPRS業務（2.5G）添加到全球移動通信系統（GSM）中，就要求可靠的IP承載和管理與現有的電路交換網絡的結合。SG430信令網關為在IP鏈路或標準時分復用（TDM）鏈路上按要求傳輸七號信令提供了有效的路由。這就使運營商可以把GPRS業務添加到現有的網絡中，從而大大降低總成本。該網關還為以后用IP鏈路來代替七號信令鏈路提供了很好的途徑。

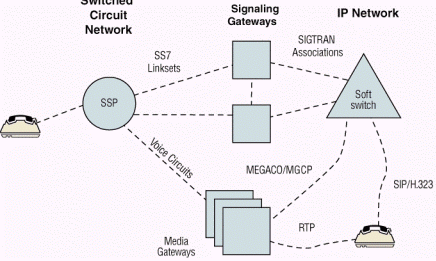

IP電話網關
... SG430信令網關對于創建PSTN/VOIP網關是一個理想的選擇。SG430信令網關在SIGTRAN/SS7兼容的軟交換機之間互聯，使用一種完全標準的途徑提供增強的七號信令連接。因為有時可能需求添加其他單元或其他廠商的設備，所以，該網關對于保證可伸縮性和廠商無關性是一個理想選擇。

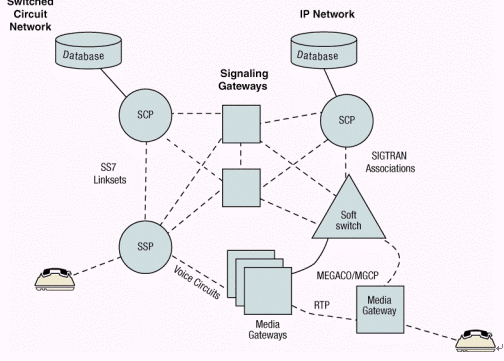

智能網業務控制點(SCP)
... 基于IP的實體可以通過SG430信令網關查詢七號信令數據庫，反之亦可。例如，在網絡向IP轉變時可以設置一個數據庫。該數據庫可以在任何一種網絡中，而SG430信令網關提供無縫的互操作功能。

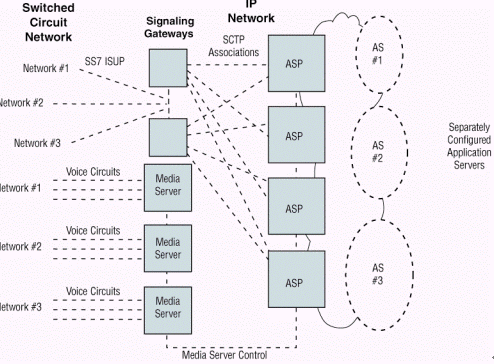

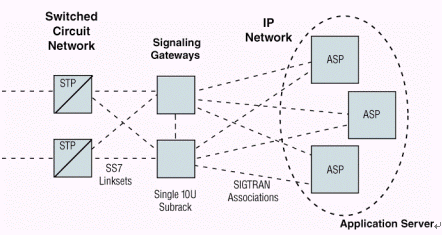

IP應用業務提供者
... 應用服務提供者可以使用SG430信令網關來為現有網絡創建具有多種業務的分布式平臺。應用服務器處理每一種業務時，使用網關路由信息來處理特定的呼叫。這樣，應用服務提供者
(ASP) 就可以在單個分布式系統上提供多個不同虛擬應用服務器的配置信息和狀態。
智能消息路由/參數處理
... SG430信令網關支持標準SIGTRAN路由功能和七號信令路由功能。它還可以支持更多復雜的客戶定制的路由，從而在實際網絡部署時提供更大的靈活性。與七號信令消息參數處理相結合，就能夠解決網絡或設備不兼容的問題。采用該網關，還能夠在不增加任何設備的前提下，創建消息來處理更復雜的和功能更強大的新業務。
... SG430信令網關可以根據各種參數（包括起始點標識、目的點標識、起始網絡、業務標識、綜合業務數字網用戶側ISUP承載標識/電話用戶側TUP承載標識CIC）把消息路由到IP主機。

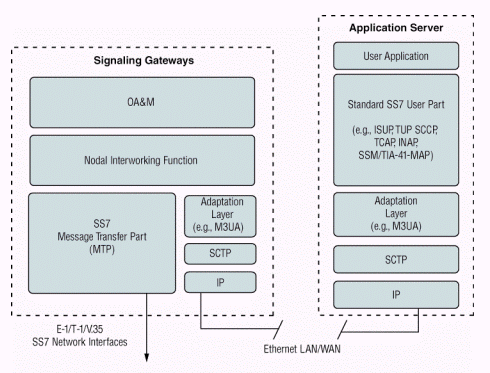

應用服務器軟件
... SG430網關帶有一套完整的協議軟件，包括SIGTRAN
SCTP和應用層軟件，如MTP3用戶適配層 (M3UA)，以及標準的七號信令用戶端軟件，如ISUP、移動應用部分 (MAP)、或者智能網應用部分
(INAP)。標準的配置和消息接口，與Global Call軟件一起，使現有系統可以很輕松地升級，并為創建新的業務提供高度靈活和功能強大的接口。
... 基于Dialogic® ™
SG430信令網關體系結構的信令網關與應用服務器軟件的結合，使構建完整的信令應用具有良好的可伸縮性、彈性和較高的成本效益。SG430信令網關支持多種七號信令協議，并帶有可互操作的SIGTRAN協議，
SG430信令網關和應用服務器軟件可以在多個廠商的設備之間實現無縫的互操作。
系統的彈性
... 利用有彈性的七號信令體系結構，一對2U網關可以運行在雙激活狀態。在這種配置下，每一個信令網關都獨立地運行，并與另一個網關配合，使每個網關都能知道當前的狀態。在正常情況下，兩個信令網關都共享負載，并分擔系統吞吐量。當其中一個信令網關發生故障時，另一個網關就擔負起所有的負荷。
... 相連接的IP主機可以作為離散的應用服務器進程而組成一個分布式應用服務器，這使系統具有很好的伸縮性，并能用于N+1的負載分擔。
... 一對信令網關同樣可以作為一個點編碼運行，保證ss7節點的高可靠性。每個網關有兩個以太網端口，這兩個端口都可以用于管理和傳輸信號流，或者是兩者的結合，從而保證最大的彈性和靈活性。
... 固件特性的結合，使該信令網關具有很高的容錯性，而不需要有復雜的應用管理。
操作管理維護
... SG430信令網關支持標準的操作、管理和維護（OA&M）接口，包括信令網絡管理協議(SNMP)，并能輕松集成到自動/中央管理系統中。
統計數據搜集
... SG430信令網關支持協議層和系統操作的統計數據的搜集。流量測量對鏈路使用、流量和系統性能進行準確地監控。這些數據可以從操作管理維護接口中取得，也可以向遠端數據中心進行周期性的報告。關鍵數據可以存儲在非易失性存儲設備中。
配置
... 可以用兩個本地終端端口中的任意一個來進行配置，也可以通過局域網或廣域網
(LAN/WAN)使用傳輸控制協議/網絡協議(TCP/IP；Telnet)進行遠程配置。配置參數可以動態修改，而不會影響到該單元的其他部分中正在進行的正常操作。參數輸入之后，新參數立刻生效。所有的配置數據都保存在非易失性存儲器中。一旦掉電，在恢復供電之后，該單元將自動重啟并根據當前的配置參數恢復所有操作。
告警
... 用戶可以使用狀態命令來查詢所有內部模塊的當前運行狀態。內部告警日志記錄了發生的事件。所有的告警條件都可以從管理接口進行查看。用戶可以隨意配置每個告警事件的級別，從而激活三種告警級別（一般告警、主要告警和緊急告警）。這些告警通常通過電纜傳輸反映到網絡管理中心的告警面板上。脈沖編碼調制、信令、或系統告警通過前面板上的發光二極管
(LED)來標識。所有告警事件都可以有選擇地報告到遠程管理中心（使用遠程數據中心或者SNMP通過TCP/IP）。
遠程數據中心
... 遠程數據中心功能使多種管理數據都可以自動傳送到一個或多個遠程計算機上。使用記錄、消息失敗和告警事件都可以在發生時傳輸出去，而流量管理數據則根據用戶配置的時間間隔周期性生成。所有傳送到遠程數據中心的數據都是逗號分隔的文本文件（CSV），在后續處理中可以方便的導入到電子表格或數據庫中。
... 遠程數據中心功能使信息可以從遠程站點上載到該單元中。可以在離線狀態下準備配置信息，然后從遠端動態進行加載而不會影響當前操作。也可以遠程進行軟件升級。
SNMP
... 除了已經提供的各種管理功能之外，該單元還提供一個SNMP接口，從而可以從遠程SNMP管理站進行監控。
信令能力
- 可以連接多達12個相鄰的TDM點編碼
- 可以間接連接（通過信令傳輸點STP）到多達256個TDM點編碼
- 同時連接到四個不同的七號信令網絡，每個網絡采用不同的標準，如ANSI、ITU-T和MTP
- 支持14、16或24比特點編碼大小的同時靈活操作
- 可配置的數據速率（56或64 kbit/s）和錯誤糾正模式 (基本或PCR)
- SCTP與其他32個信令網關結合組成網狀網絡
- SCTP與200個應用服務器進程相結合
技術規范**
Dialogic® ™ SG430信令網關
容量
| 每機框時隙數 |
3 |
| 每單元物理鏈路數 |
| ...
T-1/E-1 |
多達6個 |
| ...
V.11 (V.35兼容) |
多達 6個 |
| 每單元七號信令鏈路數 |
多達12個 |
| 每單元七號信令鏈路集數 |
多達 12個 |
| 最大吞吐量 |
3,000 MSU/s |
硬件
| 局域網接口 |
2 x 10/100 MB 以太網 |
| 局域網接口： CEPT E-1 (平衡) |
|
| ...電氣 |
120 Ohms |
| ...接頭 |
RJ-45 |
| ...率 |
2.048 Mb/s |
| 局域網接口：T-1 |
|
| ...電氣 |
100 Ohms |
| ...接頭 |
RJ-45 |
| ...速率 |
1.544 Mb/s |
| 局域網接口：串口 |
|
| ...電氣 |
V.11 (V.35兼容) |
| ...接頭 |
D-type (26針高密度)1 |
| ...速率 |
4.8 Kb/s 到 64 Kb/s |
電源
| 直流供電 |
-38 V到 -75 V (標稱 -48 V到-60 V) |
| 交流供電 |
100 Vrms to 127 Vrms |
| 200 Vrms to 240 Vrms |
| 頻率 |
47 Hz to 63 Hz |
| 最大功率 |
250 W |
物理尺寸
| 外殼 |
2U高，安裝在一個標準DIN 41494 (19 英寸/482.21毫米)機架上 |
| |
所有電纜線都在后面 |
| |
高度： 3.5英寸(89 毫米) |
| |
寬度：17.5英寸(445毫米) |
| |
長度： 20英寸(508 毫米) |
環境要求
| 運行時溫度 |
+5° C 到+40° C |
| 儲藏溫度 |
-40° C 到 +70° C |
MTBF
| Bellcore* 方法40° C |
35,900 hours (在一個信令板卡和一個程序存儲單元配置情況下). |
軟件
| 主機系統要求 |
Microsoft Windows* 2000, Microsoft* Windows
NT*, Linux* |
型號名稱
| SG430A4D |
信令網關，交流電源，4個七號信令鏈路，2U |
| SG430A8D |
信令網關，交流電源，8個七號信令鏈路，2U |
| SG430A12D |
信令網關，交流電源，12個七號信令鏈路，2U |
| SG430D4D |
信令網關，直流電源，4個七號信令鏈路，2U |
| SG430D8D |
信令網關，直流電源，8個七號信令鏈路，2U |
| SG430D8D |
信令網關，直流電源，12個七號信令鏈路，2U |
... 1V.35接頭是一個單個高密度接頭。用戶提供的電纜的每個端口是分開的。作為替換選擇，Dialogic可以提供分叉電纜來把高密度D型接口轉換為兩個15針D型接口（DB－15）。
