Dialogic® SS7G21與SS7G22信令網關 2005/07/11
... 今的七號信令網絡需要高性能和高密度的解決方案來解決全球電信網絡不斷增長的各種需求，像短消息(SMS），短信投票，本地號碼轉移，位置服務和800號漫游，以及出現的新業務例如彩鈴都推動了對高性能和高密度的信令網關的需求。Dialogic®
SS7G21 和SS7G22 信令網關就是被設計用來滿足電信設備制造商， 系統集成商和服務提供商在全球部署這些服務的需求。 ...
Dialogic SS7G21 和 SS7G22 信令網關可以運行多種SS7信令和本地變種，保證在全球可以部署。 在一個2U的電信級服務器中，SS7G21和SS7G22使用了高密度，高性能的七號信令板卡，運行雙Dialogic
Xeon 處理器等配置確保這個網關滿足需要高處理能力的應用程序的要求。這兩款網關是面向七號信令系統中多主機的呼叫控制，無線或智能網應用。同時他們提供了電信級的功能，包括冗余，可擴展性和互通性。 ...
SS7G21和SS7G22使用了與過去Dialogic的SIU和七號信令卡相同的基于消息的API，通過IP網絡提供給應用程序主機。與過去API兼容保證了應用程序開發者使用相同的接口來控制新型號的網關，可以讓現有應用程序平滑過渡到高興能平臺。
| 功能 | 優勢 |
| 支持TCAP層 6000 transaction/s ， 或4000 ISUP calls/s支持TCAP,INAP, GSM-MAP,
IS41-MAP層 64,000 個同時的transaction支持ISUP層最多 64,000 話路 | 適用在對移動或智能網等對處理能力要求很高的應用中 |
| 最多支持 64個Linkeset，最多128個SS7 Link通過IP最多可以連接到64個應用程序主機 | 用來創節強大的，可擴展的高密度的方案 |
| 基于Dialogic 2U電信級服務器 | 電信級品質保障 |
| 與現有Dialogic七號信令產品API相同 | 保證把現有應用程序平滑移植到高興能平臺 |
| 支持的SS7協議包括，MTP, ISUP, SCCP, TCAP, INAP, GSM-MAP,
IS41-MAP支持許多本地協議變種， 包括ANSI, ITU, ETSI, UK, FRANCE, 中國 | 全球眾多成功部署案例保證 |
| 應用主機的驅動包括Linux, windows 2000或windows 2003 | 開發商可以根據需求自由選擇他們應用主機平臺 |
功能描述
... Dialogic

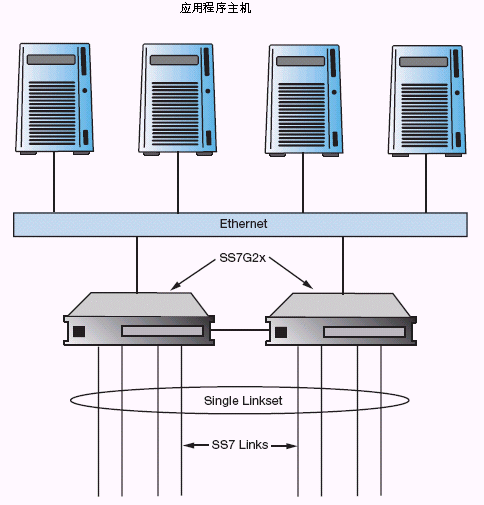

SS7G21 和 SS7G22 信令網關提供了七號信令協議棧MTP3層以上的各層訪問。應用程序使用應用主機上的驅動，通過IP與信令網關連接收發消息。這種分布式的架構可以把應用主機的處理和內存資源釋放出來轉語與應用程序的邏輯處理。
信令網關也提供了電信級冗余，擴展和互通性。兩臺Dialogic SS7G21 (或 SS7G22)可以配置為共享一個點碼。信令可以在兩臺網關之間負荷分擔，一臺網關有任何問題，另外的就可以處理所有的信令。這兩款信令網關也可以選擇為雙電源熱插板的配置。
...
SS7G21 安裝了Dialogic SPCI4 或 SPCI2S 板卡，單機可以提供最高12個 SS7 Link。它完成了Dialogic
SIU520的所有功能，是一個更高處理性能的平臺。SS7G21 有下面幾種配置：
-
1, 2, 或 3 塊 SPCI2S 板卡 (4 SS7 links, 2 T-1/E-1 接口s, two V.11
serial ports per board) -
1, 2, 或 3 塊 SPCI4 板卡
(4 SS7 links, 4 T-1/E-1 接口s per board) ...
SS7G22 安裝了Dialogic SS7HDP 板卡，提供了比SS7G21更高的處理性能和Link密度。 SS7G22可以配置為1,
2, 或 3 塊 SS7HDP 板卡 (64 SS7 links, 4 T-1/E-1 接口s per board)，單機最大可以達到128 SS7link. 應用
- 無線節點: 短消息中心， HLR，漫游網關
- 無線短消息平臺，網關
- 服務控制節點 SCP，IP
- 語音門戶，IVR或語音信箱
- 位置服務: 天氣和交通信息
技術規范
| 容量 | SS7G21 | SS7G22 | | 單機信令卡數 | 最大
3 | 最大 3 | | 單機物理端口 | | T-1/E-1 | 最大12 | 最大
12 | | V.11 (V.35 compatible) | 最大 6 | 0 |
| 單機SS7 Link數 | 4，8或12 | 64或128 | | 單機SS7
Linkset數 | 最大12 | 最大 64 | | 最大ISUP呼叫量
| | calls/second | 450 | 4000 | | 最大TCAP
| | | | transactions/second | 800 | 6000
| | 支持最大主機數 | 64 | 64 |
| 可靠性 | | | | MTBF 預測Bellcore
| 55700 hours | 49000 hours | | Method
40℃ | (單卡配置) | (單卡配置) |
| 接口 (SS7G21和 SS7G22) | | LAN 接口 | 4
x 10/100/1000 Mbps Ethernet | | 線路接口 | PCM: 最大 12 接口，軟件配置為T-1或E-1 |
|
