某特戰部隊多媒體調度系統案例簡析
2011/05/30
概述
特種部隊是軍隊中以特殊的方式擔負破襲敵方重要政治、經濟、軍事目的和遂行其他各種特殊任務的部隊，其主要任務是襲擾破壞、暗殺綁架、敵后縱深偵察、竊取情報、心理戰宣傳、特種警衛，以及反顛覆、反特工、反偷襲、反劫持和反恐怖等。特種部隊具有編制靈活、人員精干、裝備精良、機動快速、訓練有素、戰斗力強等特點。當前，在新的軍事變革中，特種部隊的戰略重要性快速提升，具體表現在：特種作戰樣式迎合現代戰爭的需求；特種部隊屢戰屢勝，由戰爭配角轉為主角；特種部隊的規模和投入正在不斷擴大等。
特種部隊信息化武器裝備主要包括單兵的信息化保障裝備以及配備多種信息探測、處理和傳輸系統的信息化支援平臺，遂行巷戰和反恐戰的特種部隊還配備一些特種探測系統。單兵系統是實現戰場一體化的客觀要求。未來數字化戰場要求各功能單元直至單兵都通過戰場綜合通信和信息網絡構成一體，使各功能領域之間更好地協調和相互支持。單兵系統還有助于指揮員迅速正確實施、調整或制定作戰計劃，對作戰行動作出正確決策。數字化裝備可以使士兵無論在何種復雜情況下，特別是在一些機動重武器有時難以到達的特殊作戰條件下獲得準確、基本、直接的、不斷更新的戰場信息，還能隨時告知單兵所處的位置，幫助其判定敵方目標位置。
在未來數字化戰場環境下，士兵不再是一個孤立的人，而是戰場信息網中的一個節點、一個終端、一個單兵系統，士兵有比任何時候都具有更強的戰斗力、全面防護能力、戰場生存能力及與作戰系統更大的互通性和協同能力。單兵系統是未來數字化戰場不可缺少的重要組成部分。
特種部隊的作戰通信系統需求分析
某特種部隊為了希望能夠配備一套通信系統，達到如下目標:
- 進一步建立和健全部隊通信和應急保障機制，有效應對各種突發事件、恐怖事件和自然災害
- 建立起一套統一指揮、反應靈敏、協調有序、運轉高效的通信和指揮系統，不斷提
- 高反恐處突的通信保障水平，建立可移動的信息處理與調度中心
- 指揮人員將可以將指揮調度平臺、無線寬帶系統、350兆無線集群系統、計算機通信、視頻通信、衛星通信設備、照明設備、無線圖像傳輸設備安裝集成在一輛車上，實現前方指揮部與后方指揮部、現場作戰人員之間的視頻、語音、數據通信。
該特種部隊找到了具有多年定制軍隊通信解決方案的捷思銳科技，請捷思銳科技根據自身的實際需求，來度身打造相應的通信解決方案。
通過對該特種部隊整體作戰特點、區域環境、保密性以及其他需求的分析，捷思銳科技為其定制了專業的解決方案。
整體解決方案
1.設計原則：
基于軍隊IP專網和無線寬帶網絡的應急指揮調度系統遵照以下原則進行部署：
滿足特種部隊備戰/作戰過程對人員內部通信和快速指揮調度的業務需求、在執行任務的過程中實現一鍵呼叫、會議、廣播等調度操作，提高指揮人員的指揮效率，滿足部隊通信并發呼叫量較大的要求、同時對系統響應時間和通話質量有嚴格要求。
系統核心平臺基于軍用IP專網部署，能夠融合部隊原有程控通信和調度網絡、無線寬帶網絡、PSTN網絡、G網/C網/3G網絡、衛星網絡等，并通過這些網絡實現多媒體通信和調度。各個網絡之間可以實現相互備份和補充，捷思銳科技提供的通信設備和終端也可以在不同網絡下實現互聯互通。
系統提供開放的SDK開發包及開發支持，可以方便的和部隊常用的業務平臺實現對接，如GIS/GPS系統、應急預案系統、后勤保障系統等，實現多業務系統的集中管理和聯動調度。
系統集電話交換技術、無線寬帶技術、網絡技術及計算機技術為一體，系統設計采用目前較為先進的軟交換技術，核心平臺采用業務模塊、呼叫控制模塊和接入模塊分離的策略，從而保證系統在未來很長一段時間的先進性。
系統的設計能最大限度保護部隊的現有投資。平臺不僅能夠滿足部隊當前中短期的通信發展規模需求，還可以在較為長期的階段實現便捷地容量和功能擴充。系統的擴充無需對現有設備進行變動，只需升級軟件和相應終端即可。
系統支持多備份機制，首先支持核心調度服務器的HA雙機熱備，多種運營商網絡的備份，終端注冊號碼的備份、基礎網絡的備份等。
調度操作平臺要求能夠根據部隊實際需求進行定制，界面簡潔、友好，可根據指揮中心的級別設定調度權限。

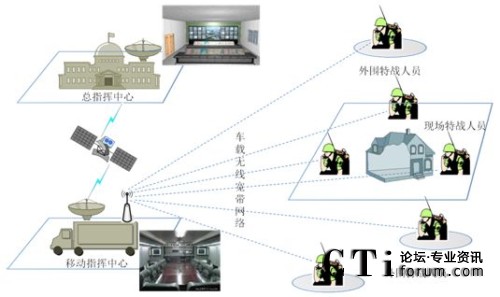

2.組網架構
本項目采用總指揮中心、移動指揮中心、現場單兵三級的部署方式�？傊笓]中心放在特種部隊總部，系統包括核心調度服務器、中繼接入網關、指揮中心操作平臺，普通辦公人員話機等設備，所有設備均通過IP專網實現互聯互通，部隊首長在總指揮中心實現對各部門人員、現場指揮車、現場作戰人員的指揮調度。
移動指揮中心可在執行任務的時候開往作戰現場附近，車上部署一整套車載調度平臺,作為現場指揮人員進行調度指揮使用，同時在指揮車上部署無線寬帶網絡，作為戰場使用，移動指揮車和總指揮中心可通過衛星網絡實現互聯互通。
現場作戰人員配置頭盔式或手持式單兵終端，作戰人員可使用單兵設備通過現場專用的無線寬帶網絡實現內部通信以及接受各級指揮人員的指揮調度。
3.業務應用模式：
a.模式一：總部首長實現作戰指揮
在執行特殊任務的過程中，總部首長通常無法抵達作戰現場進行指揮。但首長必須能夠?qū)崟r(shí)了解現場事態發展，并進行遠程的作戰指揮。
因此，捷思銳科技建議部隊總指揮中心部署一級指揮調度平臺，方便部隊首長在總指揮中心即可通過衛星網絡實現對現場人員的遠程監控和調度。首長可在指揮中心的調度臺或拼接屏上實時監控現場指揮車、現場各作戰人員的終端工作狀態、現場回傳的圖像狀態。如果需要對現場作戰人員發布指令，可在調度臺上一鍵調度任何一個作戰人員、一鍵召集任何一個臨時任務組的所有人員參加語音/視頻會議、一鍵發起遠程多方廣播、并可實現現場回傳視頻圖像的轉發/分發共享等操作。
b.模式二：搭建現場指揮網絡
對特種部隊來說，戰場可能發生在各種不同環境的區域。為保證作戰通信的安全、可靠、可控，必須使用作戰專用無線寬帶網絡。同時，為了保證指揮官對事態的發展能夠及時作出反應，要求指揮中心必須靠近戰場部署。
基于以上原因，捷思銳科技建議作戰部隊需要部署整套的移動通信指揮車系統。指揮車包含三部分，分別是車載調度平臺、車載無線寬帶網路、車載衛星網絡。指揮車可在任務現場附近快速搭建專用于特種部隊專用的無線寬帶網絡，確保通信網絡專用、安全可靠；現場指揮人員可在指揮車上實現對執行任務的隊員進行一鍵語音調度、一鍵發起現場會議、實時監控現場狀況，并可通過衛星網絡和遠程指揮中心的首長進行語音通信、視頻會議、數據回傳。
c.模式三：作戰人員便捷通信
對作戰人員來說，在執行任務的過程中需要保持一定的隱蔽性，以避免被敵人發現。士兵在通信的過程中，還需要能夠?qū)崿F(xiàn)便捷的單呼、會議、廣播等多種通信模式。
本項目中，捷思銳科技給作戰人員配置頭盔式或是手持式單兵終端，來實現作戰時的實時通信。作戰人員可以通過單兵設備，一鍵發起本任務組內的集群對講呼叫，或通過撥打一個號碼快速發起多方會議，通過單兵終端采集現場視頻圖像。單兵設備配置專用的耳麥和麥克風，可保證在作戰的過程中進行私密通話。
價值與效果
通過對捷思銳科技提供的應急指揮調度系統的應用，該特種部隊實現了如下價值：
- 基于軍用IP專網部署，確保系統安全、可靠、穩定、可控；
- 核心平臺采用軟交換技術，模塊化組網，部署簡單、后期擴容方便；
- 實現多媒體調度業務，通過一個平臺實現包括語音、視頻、數據的集中管理和統一調度；
- 提供可定制化的調度界面，完全按照部隊指揮官的使用習慣設置調度界面和操作方式；
- 系統支持二次開發接口，可與部隊現有業務系統集成，實現多業務系統協同工作；
- 多種可靠性備份策略，從核心服務器的HA備份、中繼網絡的備份、終端注冊號碼的備份等多種方式確保系統安全可靠；
- 融合有線IP網絡和無線寬帶網路，通過有線調度平臺實現對遠程無線終端的統一調度；
- 可快速搭建作戰專用的無線寬帶專網，并可快速部署現場指揮平臺，建立臨時指揮中心。
CTI論壇編輯
