寰龍技術IP 指揮調度通信系統

2007/08/09

　　目前市場上的指揮調度系統仍以數字程控交換技術為主，受技術的限制，調度系統一般建立在固定電話網（PSTN）上。此方式受制于線路，缺乏靈活性，由于線路的故障極易造成調度的失效；受制至于底層傳輸網絡，新的應用擴展尤其是數據、音頻、視頻的融合應用無法實現。

　　隨著通信技術日新月異地發展及IP網絡向世界各個角落的延伸，IP通信技術已經成為通信技術的主流，IP網絡作為基礎的通信架構也必然成為未來的發展方向。Everything Over IP已經成為未來通信網絡的必然趨勢。

　　本系統是UDTech順應技術發展之需要，與軍方緊密合作，面向軍隊推出的采用最先進的VoIP技術的指揮調度系統，同時其功能特性也可以廣泛的應用于政府、公安、鐵路、消防、電力、煤炭等民用市場。同時調度臺符合車載設計要求，適用于應急指揮通信之需要。

　　本系統采用NGN（下一代）網絡架構，利用軟交換技術完全構建于IP網絡之上符合國際通信行業標準。系統具有良好的結構和互連性，可以與現有的移動公眾通信網絡（包括GSM/CDMA/小靈通）、固定電話網絡、專業集群通信網絡（包括150M/350M/450M/800M）等相關網絡有機、合理地集合為一體，建立一個綜合的指揮調度平臺，為用戶提供高效、快捷、方便、靈活、經濟、全面的綜合化信息調度指揮服務。

　　整個系統不受地理位置的限制,可以分布式部署；具有開放的體系結構、標準結構和應用編程接口(API),方便用戶提供特殊的增值業務，為相關行業應用一體化信息平臺提供解決方案。

系統特點

高可靠性：關鍵部件主備冗余；信令、媒體分布控制。

全數字化、IP化：調度機、調度臺、組網方案完全數字化、IP化。

地/地通信與地/空通信的一體化：系統可以實現有線、無線通信融合。

高質量的多方交互式會議：32組、128方會議；內部和外部（PSTN）通播對講。

完備的組網能力：系統支持數字中繼、模擬中繼；自動電話網、人工臺和直達專線；衛星、短波電臺、超短波電臺等

全數字集中錄音錄時：IP數字錄音；調度臺遙控檢索放音；網絡異地檢索放音。

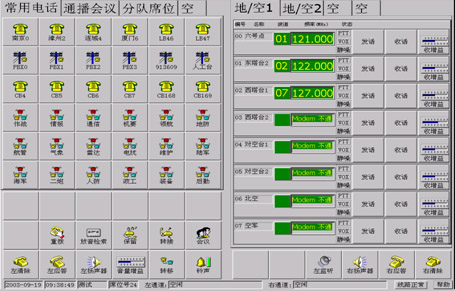

觸摸屏調度臺：嵌入式系統軟硬件平臺；雙通道IP數字語音；用戶界面友好，操作使用直觀、方便。

完備的維護功能：無損傷切換技術；故障自動檢測；遠程系統監控、配置維護管理功能。

技術先進、性能價格比高：大量采用DSP技術；嵌入式系統軟硬件平臺；

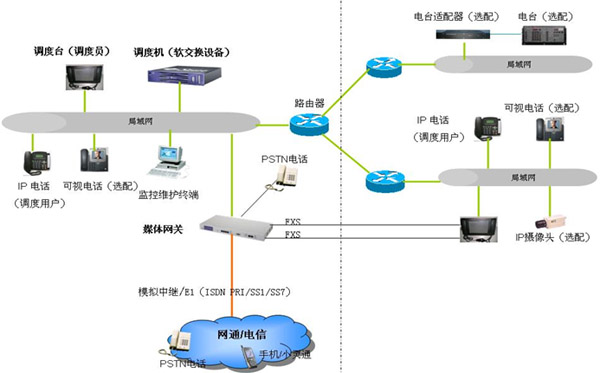

系統典型結構

　　IP指揮調度語音通信系統由調度機、調度臺、媒體網關、IP電話、電臺適配器、電臺等設備組成，整體系統采用軟交換網絡的結構，構建于以太網之上。傳輸網絡由通過路由器連接的多個局域網構成；

　　調度機為系統內終端包括調度臺、IP電話、電臺適配器等完成呼叫接續，呼叫控制、業務提供、業務交換、資源管理、用戶認證、路由管理功能等。同時此調度機還提供開放的應用程序開發接口（API），便于未來應用拓展。

　　調度臺采用VoIP電話技術實現，與調度機之間通過網絡連接，從而不受地理位置、布線等限制，可以實現遠程部署。調度臺由2個（可擴充到4個）IP話音處理單元和1個顯示控制單元組成，即雙席調度臺，每個通道同時提供多種調度接口，包括手柄、揚聲器、PTT、耳麥，此外還提供PSTN外線接口以保證斷電后設備的正常使用。此設備采用觸摸方式實現調度，調度員可以用一鍵到位的方式呼叫覆所有調度用戶、實現全部專有調度功能。調度臺符合車載設計，適用應急指揮通信之需要。界面簡單便捷、操作友好的顯示界面（可以根據用戶的具體應用重新定制）確保了調度指揮的可靠、暢實時、迅捷。

　　系統在各局域網配置最多64臺調度臺。當各局域網之間的IP網絡不通時，調度臺可作為2臺傳統的PSTN電話，通過PSTN線路連接到媒體網關的FXS口，利用PSTN信道接入系統。媒體網關還通過E1和模擬中繼（FXO）連接到PSTN，使IP語音通信系統與PSTN實現互連互通。在各局域網還可配置若干臺IP 電話，作為被調度用戶。

　　系統在各局域網還可以配置最多32臺電臺適配器，電臺通過電臺適配器接入IP網絡，系統中的各調度臺通過網絡控制各電臺收、發話及波道轉換和靜噪。

　　系統中如果部署可視電話可以方便地實現雙向視頻通信，同時可以此終端作為視頻監控終端，可以配合IP攝像頭實時監控重要場所，發現警情，立即通知并采取措施。

調度功能

系統提供了豐富的調度功能
