Polylink承建印務公司VoIP系統案例
2009/11/27
某大型印務公司為了適應市場發展變化的需要,在公司新興建的基地要進行通訊一體化集成,加強基地整體配套設置,提高基地溝通效率。
Polylink憑借良好的產品口碑和完善的配套服務,承接了該項目的設計。
客戶該基地將包含寫字樓、商務酒店等相關功能建筑,預計總分機數為1200門左右;要求所有用戶都能擁有自己的直線,而且基地內所有用戶間不通過傳統電信運營商,能實現免費通話;基地內部可根據使用的不同形成獨立的通訊單位,例如酒店和寫字樓內各公司能相對各自獨立通訊;客戶還能通過自己的系統,實現虛擬總機、語音信箱等其他增值功能。
Polylink針對客戶情況進行了如下設計——
基地先完成機房到桌面的弱電布線,在大樓中心骨干機房,架設一套ECM軟交換系統組建電話通訊網絡。
外線接入:中心機房架設一臺支持4E1的中繼網關(TG)(客戶可自行采購),中繼網關負責接入鐵通4條E1線路(每跟E1承載30路呼叫,共計120路)。
用戶線路:中心機房配置多臺語音網關(具體數量為12臺96端口語音網關(AG)、1臺48端口語音網關(AG),共1200端口)。語音網關的FXS口連接至1號樓、2號樓及商務酒店的桌面模擬話機,提供1200用戶的終端接入。
組網構架:負責外線接入的中繼網關和負責用戶接入的語音網關與ECM軟交換系統架設在中心機房,通過局域網互聯,共同提供電話及增值業務。

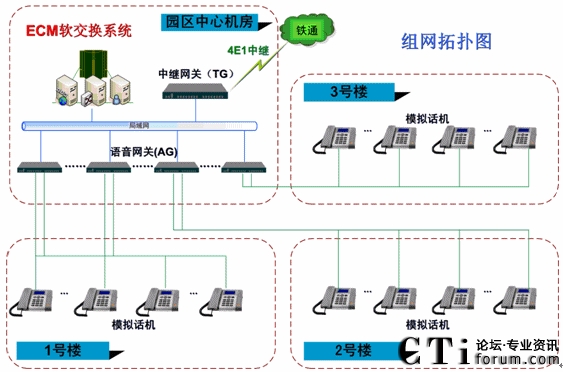

方案拓?fù)鋱D如下:

設備配置:
中繼網關(TG)
中繼網關是針對電信運營商增值業務服務以及大中型企業對VoIP的需求而設計,在項目中負責將鐵通的4根E1中繼接入到基地的ECM軟交換系統
語音網關(AG)
通過IP網絡連接到ECM軟交換系統,提供FXS的模擬語音端口,負責終端用戶的接入。
ECM軟交換系統
ECM (eTalk Call Manager)軟交換平臺是面向各級運行商或虛擬運營商的分布式的電信級系統平臺。它不僅提供普通電話交換系統的功能,還可提供虛擬總機,語音信箱等集團電話功能。
CTI論壇報道
