基于IP的河南某煤礦擴播通信系統案例

2010/01/11

一、系統介紹

　　擴播電話在皮帶集控、水泵自動化等煤礦自動化系統中的作用十分重要，但目前已有的擴播電話系統相對獨立，自成體系，在與地面控制中心通話時需要單獨敷設線纜。

　　隨著防爆工業以太環網在煤炭企業應用的成熟，大唐高鴻公司推出了基于IP的煤礦擴播通信系統，可以完美的解決上面提到的問題。

　　基于IP的煤礦擴播通信及程控電話系統是純數字?jǐn)U播系統，音質好、抗干擾性強，不但具有傳統的擴播電話系統的擴音、對講、打點等功能，還具備定時播報、背景音樂、與地面調度臺互通等擴展功能。

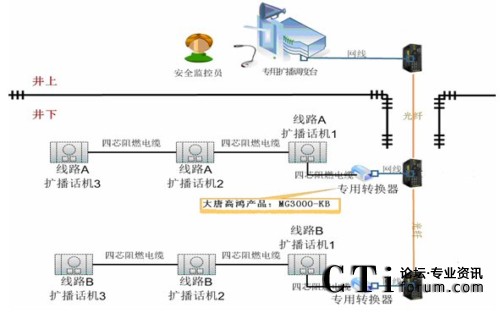

圖：系統結果示意圖

二、系統結構

　　系統采用全分布式控制結構。主要由專用防爆轉換器（MG3000-KB）、防爆擴播電話機、隔爆兼本安型電源和專用擴播調度臺構成。專用擴播調度臺位于地面中央控制室，專用擴播調度臺與專用轉換器之間采用工業以太網絡連接,專用防爆轉換器與防爆擴播電話機之間采用總線結構聯接。

三、系統功能

　　1.在井上對一條或多條線路擴音

　　完成線路連接后，就可以在調度臺屏幕上按下某一條或多條線路的選擇按鈕后，按住通話按鈕直接對話筒講話，就可以把話音傳遞到井下相應的線路的所有擴音電話中播出（不需要井下人員接聽）。

　　2.在井上對一條或多條線路打點

　　完成線路連接后，就可以在調度臺屏幕上按下某一條或多條線路的選擇按鈕后，按下打點按鈕，就可以讓井下相應線路的所有擴音電話發出單頻的打點聲音（不需要井下人員接聽）。

　　3.在井上同時接收井下多條線路的通話

　　井下的多條線路中任意一臺擴音電話按下通話按鈕講話，井上調度臺都可以通過揚聲器聽到講話聲，并且屏幕上相應線路的指示燈會閃亮。多條線路同時講話時，如果所有選通按鈕都沒有按下（默認狀態），則井上調度系統應當把所有聲音線路的聲音都播出來；如果選通了一部分線路，則只播放這些線路的聲音。

四、系統特點

1. 采用先進數字語音通信技術，基于IP通信，支持靜態、動態IP地址；


2. 支持SIP協議或是H323協議，語音編碼支持G.711、G723.1、G.729A，語音清晰、QoS語音保證,適應各種網絡環境；


3. IP擴音防爆電話機既可以與普通電話交換機連接，也可以與調度指令電話交換機連接；


4. 可以更方便的實現背景音樂播放、觸點信號遙控和急停按鈕的功能；


5. 主機界面直觀友好，操作簡便，功能齊全，人機界面不僅具有形象逼真的動態畫面和全中文顯示，還具有急停報警監視、安全確認機制和數據記錄功能。

五、產品介紹

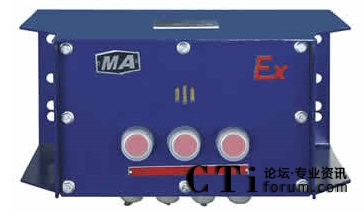

　　產品一、擴播話機

　　擴播電話機為礦用本安型擴播通信、信號聯絡和聲光報警裝置，適用于煤礦井下有瓦斯、煤塵爆炸危險的環境，也適合于煤炭、冶金、化工、建材、交通、電力、糧食等行業地面惡劣環境中使用。該電話機可以自成擴播通信和打點信號聯絡系統，也可通過接口裝置納入程控調度交換通信系統。接受外部控制信號，可發出聲光報警信號，用于設備起動預告或報警。該產品有如下功能：

1. 電話機用四芯電纜聯通（含充電），即可組成獨立的半雙工全線擴播通信、報警與打點信號聯絡系統；


2. 通過接口可納入程控調度交換通信系統，與可設定的某臺話機通話；


3. 任何一臺話機接受外部控制信號，同線路上的各臺電話均可發出聲光報警信號，可用于控制系統的起動預告或其他報警；


4. 內裝浮充電池組，外部供電臨時中斷，通信不受影響；


5. 浮充電池組內置可恢復保險器件，用作短路保護并確保本安性能；


6. 具有低電壓監測，確保通信系統正常工作；


7. 堅固的鋼板外殼，卓越的防護性能；


8. 高防護等級的電纜接插件連接方式，便于現場安裝接線。

　　產品二、專用轉換器（MG3000-KB）

　　設備主要完成井下擴音電話信號到IP語音信號地轉換功能。設備對外有兩個接口：

　　模擬接口。該模擬接口是一條四芯電纜，兩條是電源線，兩條是信號線。電源為直流24V，信號線上是模擬信號，包括語音信號、打點信號和占線信號。

　　IP網絡接口。該網絡接口要求是RJ45接口，用于與工業以太網交換機連接，收發數據。數據以UDP協議數據（單播和多播都有）的形式傳輸。包括占線指令、掛線指令、語音流數據、打點指令和設置指令。

　　產品三、專用擴播調度臺

主要功能：

1. 顯示各線路名稱


2. 顯示各線路通信指示


3. 顯示各線路在線指示


4. 記錄各線路最后一次打點時間


5. 各線路選通按鈕


6. 通話按鈕（支持鍵盤或鼠標快捷鍵）


7. 打點按鈕（支持鍵盤或鼠標快捷鍵）
