DLT-DPC快速指揮調度系統方案建議書
2003/06/05
第一部分 公司背景及其產品定位
一、 公司背景介紹
南京天技科技集團自1993年2月發展至今，已經是擁有員工數百人的知名企業，形成了以天技通信、天技電腦、天技網絡和天技軟件為主要業務骨干的企業集團。
南京天技通信技術實業有限公司是天技集團從事研制、開發、生產、銷售DLT-多路通通信系統平臺的最新一代智能化快速指揮調度系統、交互式電話會議系統的高科技公司。該系列產品廣泛應用于中國電信、中國聯通公用電話網及電力、石油、化工、冶金、煤炭等大中型企業。
天技通信在杭州設有研發中心（天技通信杭州研究所），使得公司產品在技術上處于國內同行業領先地位。此外，公司在全國各大區域中心設有辦事處，為用戶提供快捷的售后服務和技術支持。
二、 DLT多路通系統平臺簡介
DLT多路通通信系統平臺是天技通信杭州研究所積多年從事電話會議、指揮調度、信令處理設備研發的經驗，率先提出并開發成功的一種先進的通信平臺。其硬件基于工業控制計算機（IPC）和DLT通信集成模塊，軟件在windows環境下（可以采用TCP/IP協議）為用戶提供先進可靠的人性化服務。在此平臺上可實現交互式電話會議、快速指揮調度及中國1號和中國7號信令轉換。
DLT通信集成模塊，是一種可編程多功能模塊，它是本公司研究所開發人員多年研究的結晶。它集成了數字程控交換網、支持R2/MFC中國1號信令和中國7號信令的多E1數字中繼接口、PCM多路會議處理器、滿足ETSI 300 011同步要求的時鐘系統、PCM數字語音錄放接口等單元，并具有本公司自主開發的D10總線，可與本公司任一模擬線處理卡相聯實現模擬線路直接接入和資源共享。它采用目前國際上最先進的專用芯片，配以特有的板卡定位技術和自動檢測手段，使其穩定性、可擴展性及應用程序的可移植性，在國內同行處于領先水平，并保持與國際同步。
三、 DLT快速指揮調度系統簡介
生產指揮調度是我國國民經濟發展中的一種不可缺少的通信手段。現有的調度設備不能滿足國民經濟快速發展的要求。我國現有的調度設備基本上屬于以下兩種結構之一：一種是傳統的獨立系統調度機，它具有用戶線接口、環路中繼接口和調度鍵盤，提供-48伏供電和75伏/25Hz鈴流。優點是結構簡單，缺陷是調度面較小，調度透明度小，維護不方便等；另一種是和交換機通過2M數字中繼接口，利用交換機的用戶點進行生產指揮調度，該種形式由于不具有直接用戶線功能，呼叫速度慢，因而對某些要求快速熱線的調度點不能滿足。
在DLT多路通通信系統平臺中，由于DLT通信集成模塊具有D10總線，可以和模擬環路用戶卡相連，實現直接用戶線功能，因而可克服上述兩種調度設備的不足，以滿足現代化生產的快速要求、廣域，智能化調度指揮要求。
四、產品技術定位
·電信級的整體性能設計，賦予系統穩定、可靠的品質
·模塊化的功能設計方便用戶擴容、升級
·熱線調度終端設計，為指揮調度提速，真正達到快捷方便
·流動調度設計，打破調度空間限制，使您隨時隨地自由調度
·虛擬電話沙龍?jiān)O(shè)計，給您提供一個暢所欲言的自由空間
·觸摸屏"模擬軟鍵盤"設計，為用戶提供詳細的調度信息，
提高系統的壽命，便于維護。
第二部分 系統整體結構設計

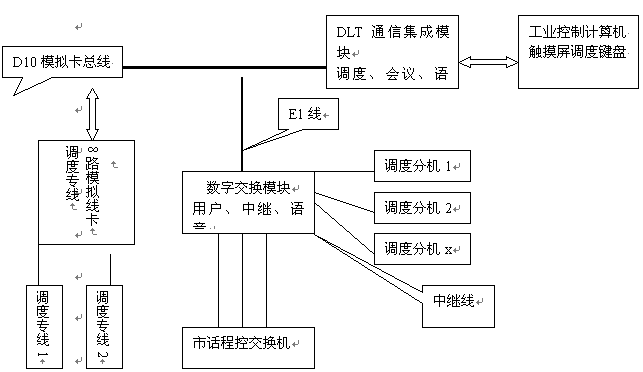

一、 系統結構圖
二、系統結構說明
1、 D10模擬總線為本公司系列產品的兼容總線，既便于模擬線的直接接入，又容易實現擴容。
2、 中繼線上中國一號信令和中國七號信令系統根據需要采用，本通信平臺不外加NO.7信令網關。
3、 觸摸屏顯示器,用作軟調度鍵盤.

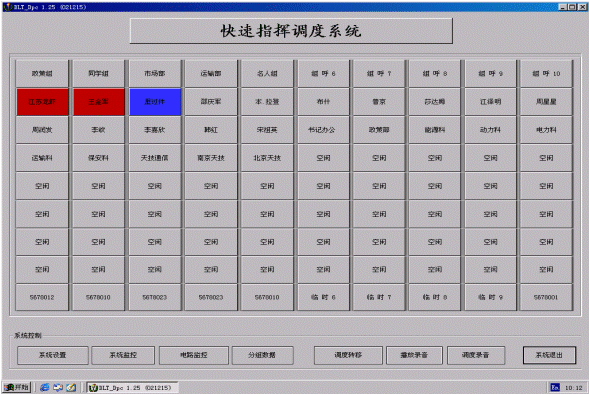

三、 調度界面
說明：
1、 用觸摸屏設兩個調度坐席（分主、付）。
2、 固定調度分機可以是專網、電信、移動、聯通等各類通信網的用戶，并顯示在觸摸屏的中上方。
3、 臨時用戶或外部撥入用戶顯示在下方。
4、 和調度通話的用戶進入到調度會場后，其方框顏色由紅色變綠色。
第三部分 系統主要功能及流程
一、固定座席指揮調度功能
系統內部DLT通信集成模塊和交換模塊采用數字中繼E1連接，并設有2條熱線接入的調度座席。適合于石化總廠生產調度，調度人員流動性較大，調度聯系比較頻繁，既需要調度員與個人聯系，也需要調度員與群組多人聯絡。

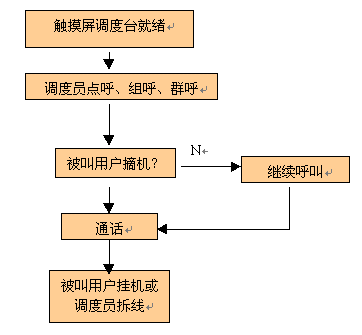

1． 呼出方式
說明：
·調度員主動發起呼叫，靈活方便的點呼、組呼、群呼為用戶提供不同的調度模式
·點呼、組呼、群呼等呼叫模式可以任意選擇搭配
·調度員可對電信、移動、聯通、專網用戶進行任意調度
·具有強插可選模式
·可以方便的改變用戶的發言狀態，也可強行拆除

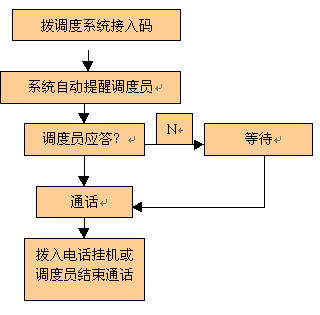

2． 呼入方式
說明：
·用戶撥入時，觸摸屏調度臺會有聲光提示，告訴調度員有用戶電話撥入本系統（智能提醒）
·系統具有自動判斷調度員狀態從而智能設定呼入用戶狀態的功能（與調度員通話或處于等待狀態）
·調度員始終處于熱線狀態，及時處理調度業務，從而使該系統真正達到智能、快速、準確、高效
·調度員根據拔入用戶需要，使其進入會場或轉移呼叫
二、調度錄音功能
本系統可同時進行多場調度、建立若干個調度會場，固定座席調度可錄音，錄音內容以文件的形式存放在工控機硬盤上。
錄音方式為全數碼直接讀取方式，安全可靠，使用方便。
放音方式為可直接在系統指定話機上播放（選用）或把錄音文件經格式轉換后在計算機聲卡上播放。
錄音時間和所配工業控制計算機（IPC）硬盤容量有關。
例如：工控機所配硬盤為40G，則連續錄音時間約為：
40*1000000000/（8000*60*60）=1388（小時）
三、系統監控
此界面是軟件開發員測試交換機跟工控機物理連接及數字中繼傳輸?shù)囊粋�(gè)程序。界面如下：

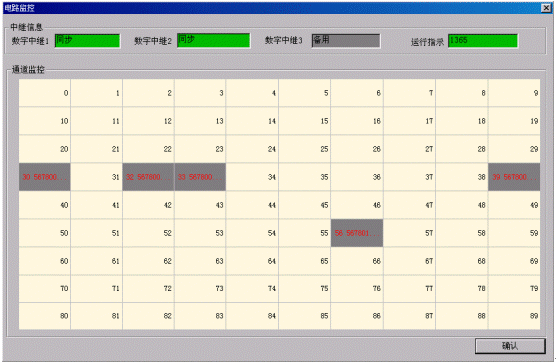

四、電路監控
點擊電路監控，通過這個界面可對系統的數字中繼、運行時間及各個通道占用情況。
中繼信息的查看：在中繼信息欄下可看到三個數字中繼當前狀態及運行指示。
通道監控：在監控欄中顯示0~89個通道，每個通道對應一個用戶，當用戶撥接入號入會時，用戶自動占用一個通道，用光標移至該通道時它自動地打開提示欄，里面顯示該用戶的主叫號碼、級別。
界面如下:
第四部分 調度系統配置及技術指標
一、系統配置
·容量 64方。
·工控機一臺 P3/866/256M/40G/52XCDROM。
·15寸液晶或17寸純平觸摸屏終端。
·DLT通信集成模塊一套（30路數字電路）
·DLT控制板一塊。
·數字交換模塊一套。
·調度系統軟件一套
詳細配置見附件
二、系統指標
·最大調度會場數：10場。
·系統調度座席數：2個。
·單個調度會場主席（雙工）方：10方。
·供電電源： 交流電源AC220V/50Hz或-48V（50AH蓄電池）。
·功耗 ：500W。
·重量： 200KG。
·尺寸： 19英寸標準機框。
·使用環境 ：溫度0--36度，相對濕度35%--75%。

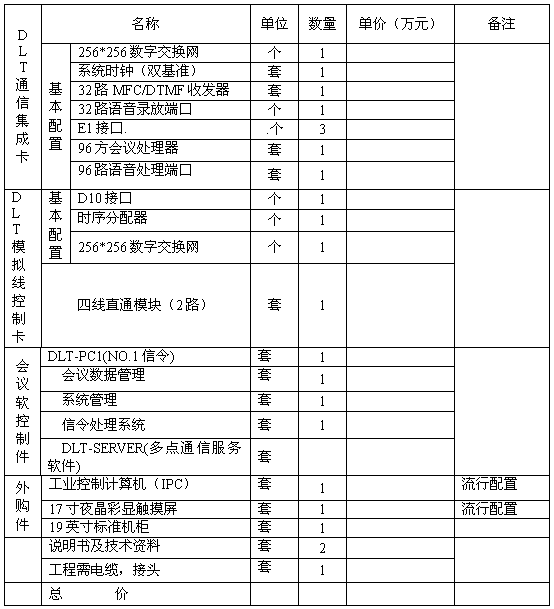

（ 90 方）快速指揮調度系統配置清單
南京天技公司供稿 CTI論壇編輯
